星型弹性联轴器规格多样/按需定制/货源厂家发货及时

¥ 80.00元/套

1 套起订

产品规格

查看产品参数，放心购买！

沧州荣威机械技术有限公司

企业会员 4 年企业认证

生产企业

企业类型

河北-沧州市

所在地区

良好

综合评分

联系源头厂家更多精品好货

图文详情

产品属性

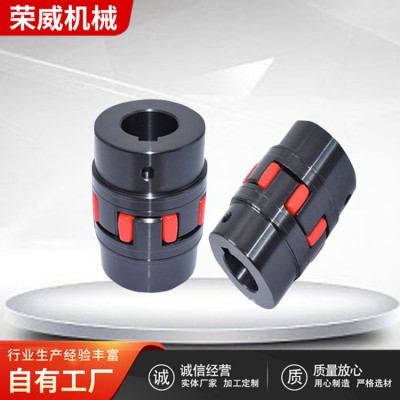

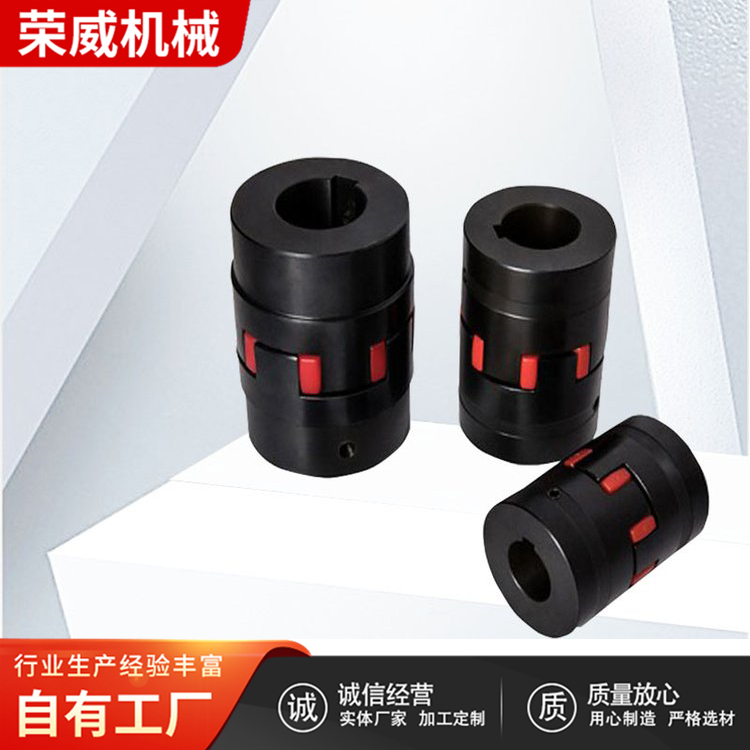

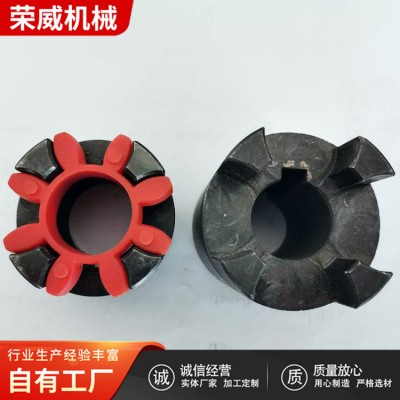

LX(原XL)星型联轴器是将一个整体的星形弹性环作为弹性元件，装在两个形状相同的半联轴器的凸形爪块之间，以实现两半联轴器的连接。

特点：

1. 具有补偿两轴相对偏移、减振、缓冲性能。

2. 径向尺寸小、结构简单、不用润滑，承载能力高，维护方便。

3. 适用于联接两同轴线，起动频繁，正反转多变的传动轴系，传动转矩为20-25000N.m，工作温度为-35-80℃。

4. 聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

5. 标准号为JB/T 10466-2004里规定了八种结构形式，扩大了使用范围。。

多数情况下，每一型号的联轴器适用的轴径均有一个范围。标准中已给出轴径，或者给出适用直径的尺寸系列，被联接的两轴应在此范围之内。一般情况下，被联接的两轴的直径是不同的，两个轴端的形状也可能不同。根据载荷大小和性质及两轴的同心条件共同选择，两半联轴器的孔径应满足主、从动轴的要求，孔径可一样，也可不一样，长度可一样，也可不一样，因电动机转速较高，为减小起动载荷，缓和冲击，选用具有较小转动惯量和具有弹性的联轴器。由于制造及安装误差或工作中的磨损、受载变形等原因，联轴器所联接的两根轴往往不能对中，常产生轴向、径向、偏角、综合等位移，另外有些联轴器常在振动、冲击的环境下工作，因此要求联轴器在传递转距的同时，还应具有的补偿轴线偏移、缓冲吸振的能力。

齿仍不会磨损或变形。

型号	公称扭矩N.M	许用转速rpm	轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1 D2	E	S	转动惯量kg.m^2	重量 kg

mm	mm	mm	mm	mm	mm	mm
LX1	20	19000	6-19	25	66	40	32	16	2	0.00008	0.30
LX2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
LX3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
LX4	380	9500	12-38	45	114	80	66	24	3	0.002	2.08
LX5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
LX6	620	7100	15-48	56	140	105	85	28	3.5	0.006	4.41
LX7	750	6300	20-55	65	160	120	98	30	4	0.012	6.64
LX8	850	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
LX9	1950	4750	30-75	85	210	160	135	40	5	0.054	16.03
LX10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
LX11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
LX12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
LX13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
LX14	14500	2380	60-140	155	375	320	255	65	7.5	1.4	109.7
LX15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
LX16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8
